三田線乗り入れ東急3020系目黒線(グランライトスリム取付)

現在三田線には東急3000/5080系が乗り入れてめったにお目にかかれないのですが3020系も乗り入れております。ショールームが志村坂上なのでグリーンマックスの3020系目黒線を入線しました。
早速室内灯取付ですが, 今回はグランライトスリムでいってみました。実車はLED仕様なので点灯色は白色にしました。

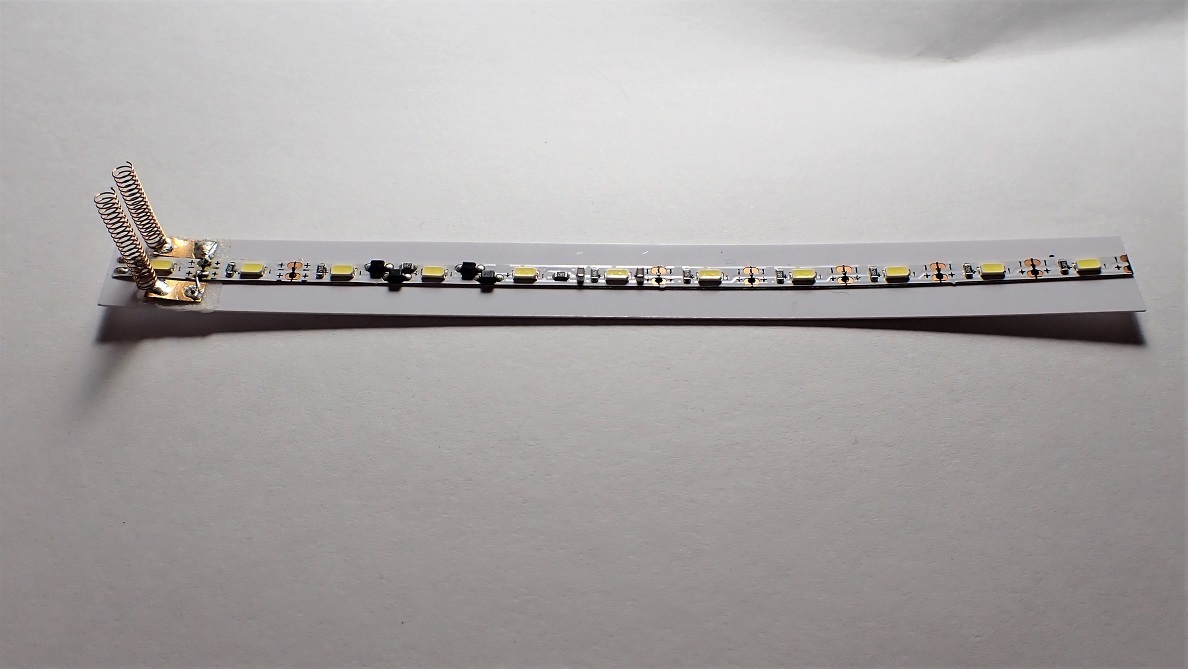

先頭車クハ3122/3822

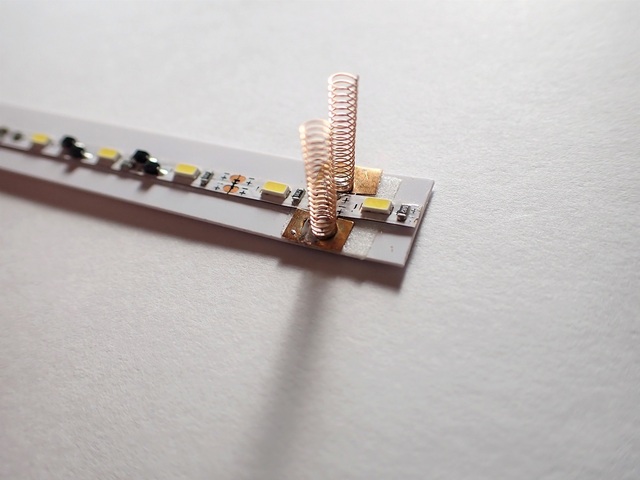

ユニット(LED10個)をプラ板に貼って入力端子の両脇に銅板(新電極板が最適)を貼って端子とスズメッキ線で配線。銅板の上に集電スプリングをハンダ付けしております。

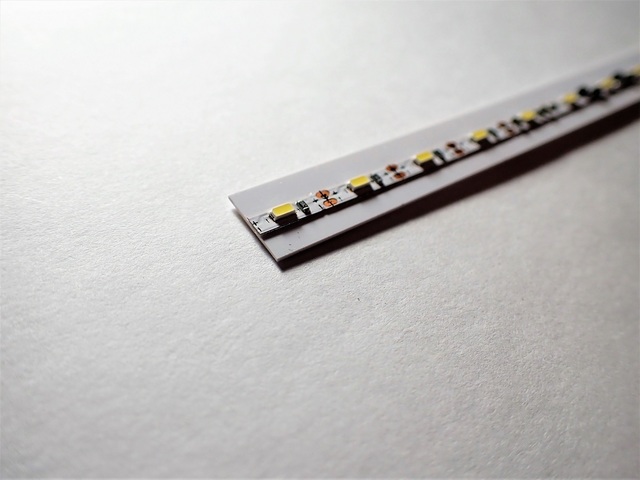

両端まで点灯するためにユニットの限界ラインでカットしております。

中間車デハ3222/3622/3722(T車)

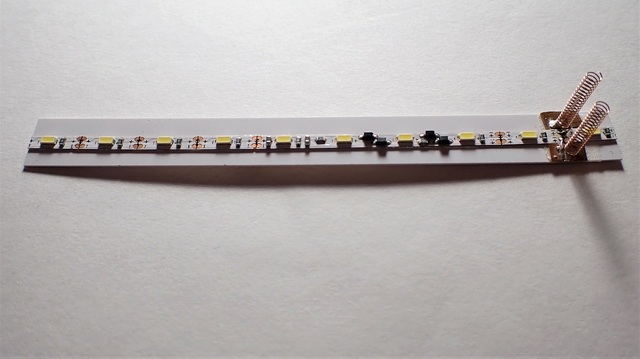

LED11個で同様。
中間車デハ3322(M車)

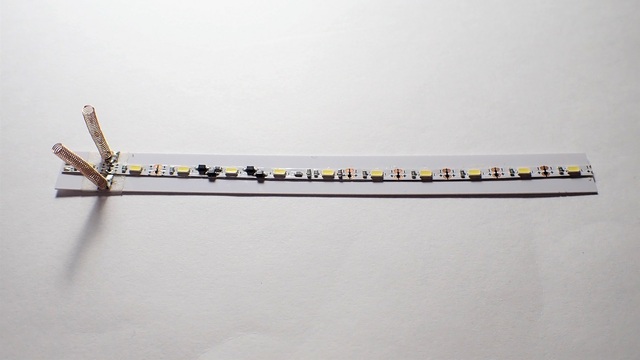

M車は集電位置が車端になっているのでずらしております。

あとは車体の屋根に貼って集電スプリングを床下の集電板に接触するだけです。

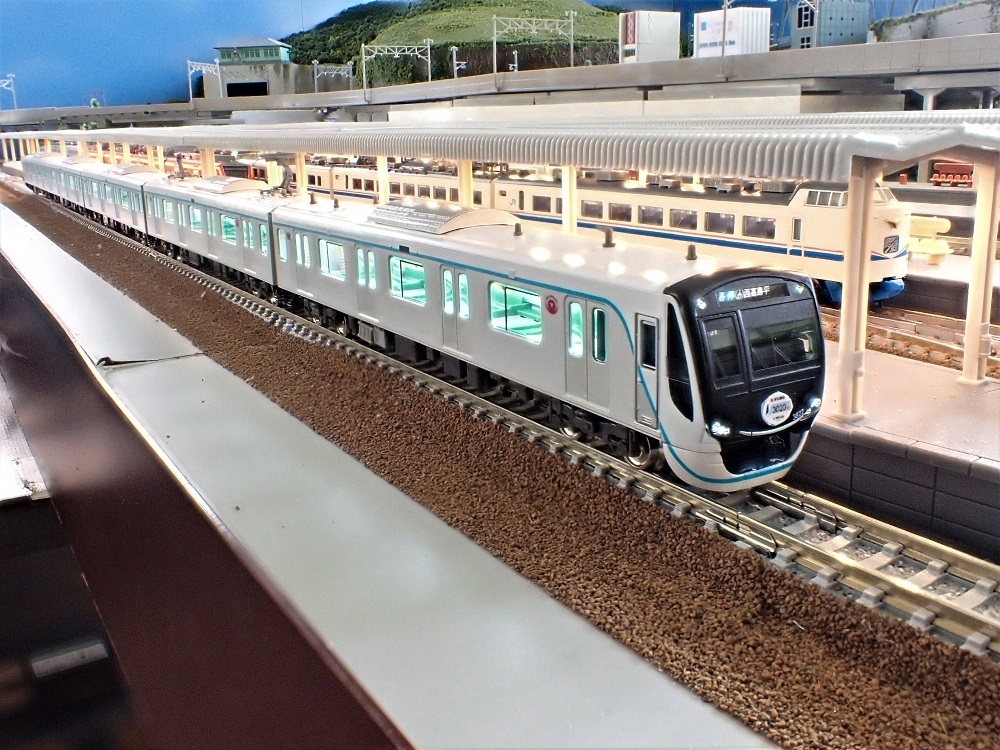

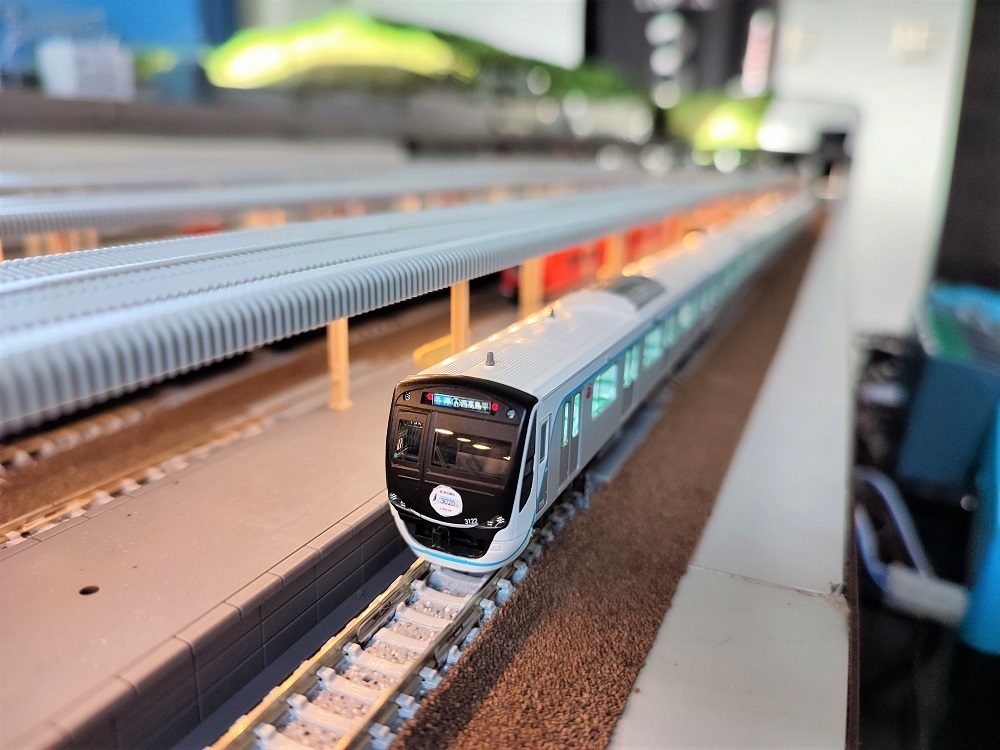

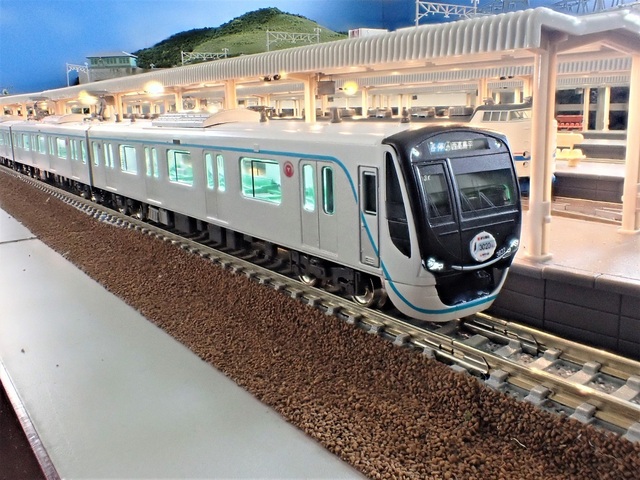

点灯してみました。

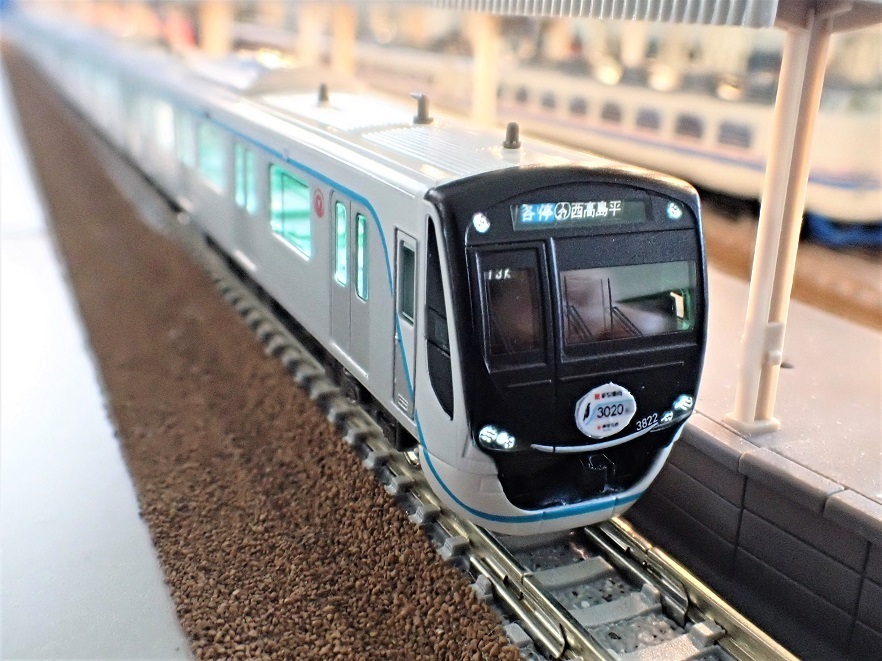

行先は志村坂上の6駅先の西高島平にしました。

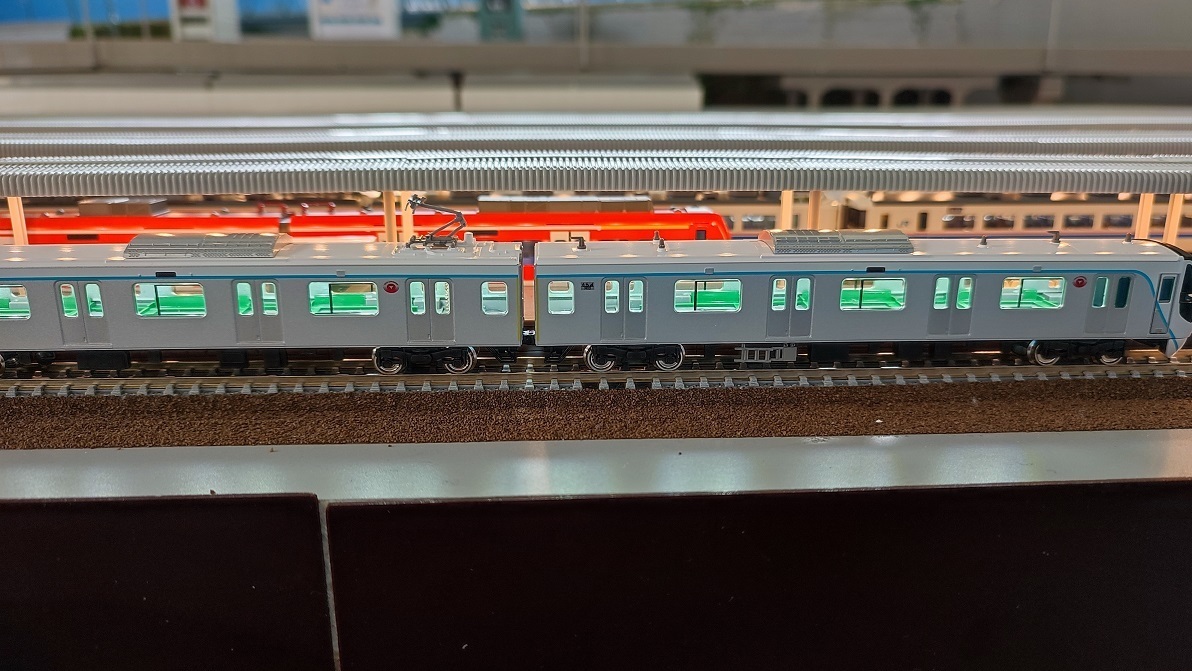

車端まで均一に綺麗に点灯しております。
