グランライトの減光2

グランライトHTとグランライトⅡを減光してみました。両方ともブリッジの前にLEDが配置されておりますので、グランライトと違う回路設計になっております。

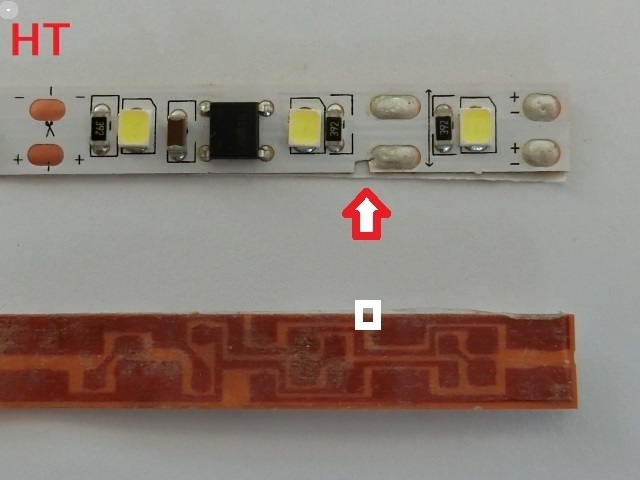

グランライトHT

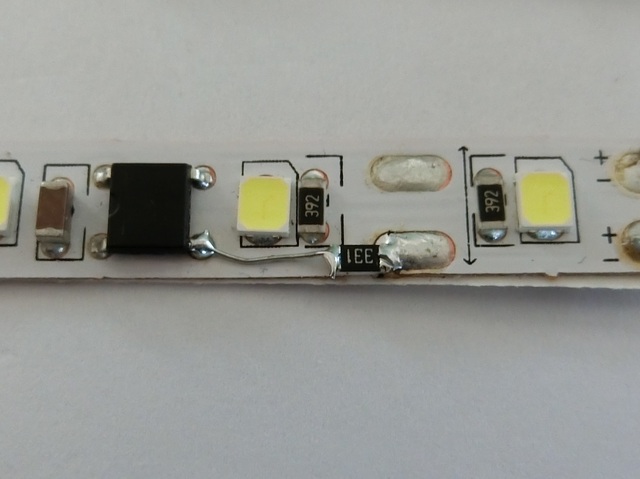

減光抵抗330Ωを入れました。入力端子が長くなっているので集電スプリング/電極板のハンダ付は問題ありませんね。。

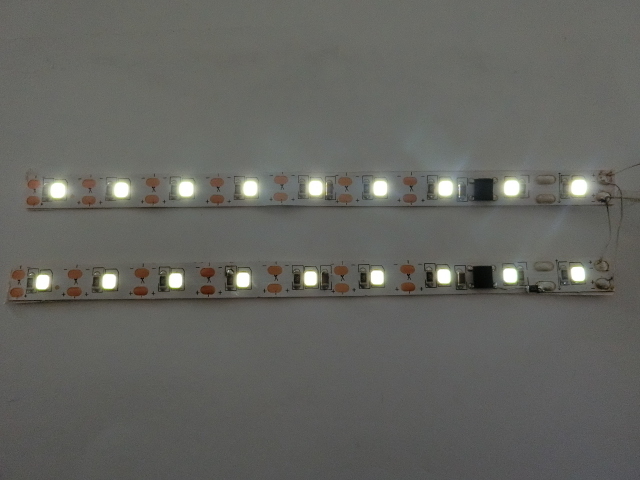

点灯してみました。

グランライトⅡ

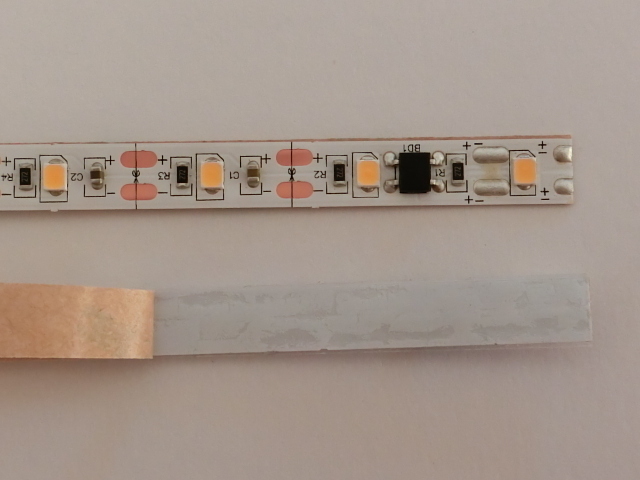

裏面はコーティングしてますので配線が見えません。

カットする場所は。奥行きは抵抗の下のラインでカット。

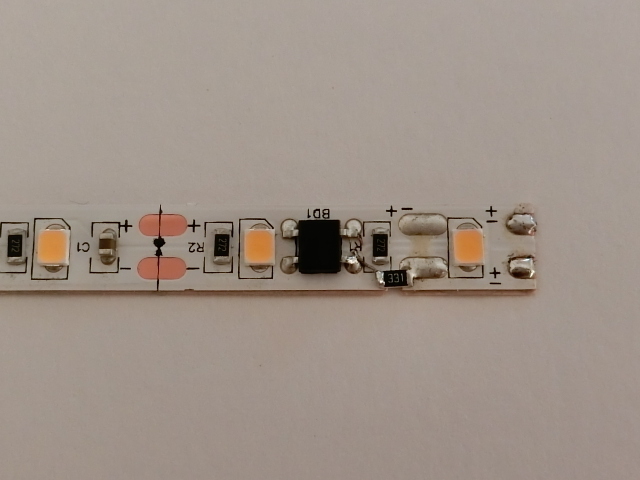

同じく330Ωのチップ抵抗を入れました。

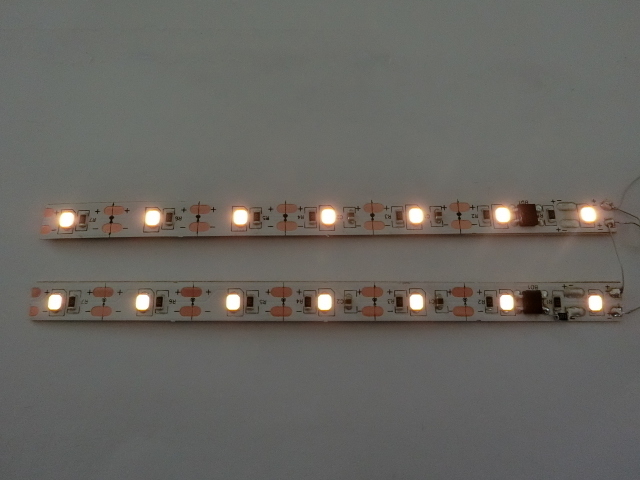

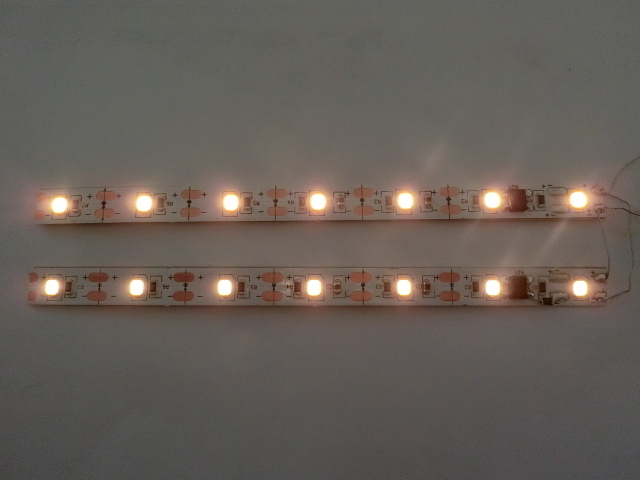

点灯してみました。コントローラーのつまみ4~5位で。

The End(グランライトの減光)
